YAMAHA仮想ルータ「vRX」によるAzureとのS2S接続（IKEv2/IPsec）

VPN

2023.08.112023.08.06

ヤマハの仮想ルータ「vRX」のトライアルライセンスを入手しましたので、AzureのサーバとのSite-to-Site接続を行ってみます。
Config例はいろいろ出ているのでそれらを参考にしてつながることの確認レベルとなります。
インターネットへの接続はブロードバンドルータによるNATを経由しての接続で、vRXはプライベートIPアドレスとなっています。

ネットワーク構成
Azure側の設定
「vRX」の設定例
確認

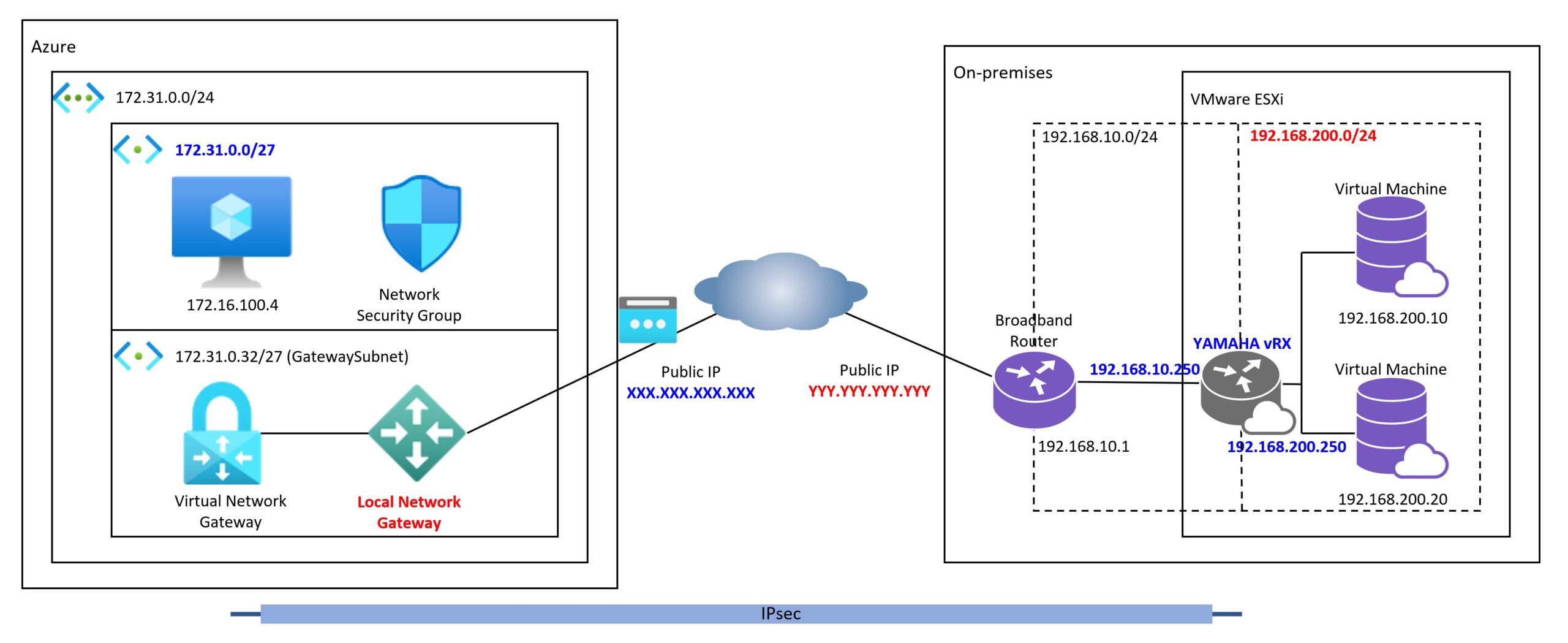

ネットワーク構成

Azure側設定で参照箇所：赤字　vRX設定で参照箇所：赤字、青字

Azure側の設定

Azure側の設定のポイントは以下のようになります。
仮想ネットワークゲートウェイのSKUがBasicですのでBGPは設定できません。

(1)仮想ネットワークゲートウェイ

ゲートウェイの種類	VPN	VPNゲートウェイを構成
VPNの種類	ルートベース
SKU	Basic

(2)ローカルネットワークゲートウェイ

エンドポイント	IPアドレス
IPアドレス	YYY.YYY.YYY.YYY	オンプレミス側のPublic IPアドレス
アドレス空間	192.168.200.0/24	オンプレミスの内部ネットワーク

(3)接続

接続の種類	サイト対サイト(IPsec)	IKE/IPsec接続
共有キー(PSK)	********	vRXと同じ文字列にする
IKEプロトコル	IKEv2

「vRX」の設定例

ネットワーク設定

ip route default gateway 192.168.10.1
ip route 172.31.0.0/27 gateway tunnel 1
ip lan1 address 192.168.10.250/24
ip lan2 address 192.168.200.250/24

VPN(IKEv2/IPsec)設定

tunnel select 1
 ipsec tunnel 1
  ipsec sa policy 1 1 esp aes256-cbc sha256-hmac anti-replay-check=off
  ipsec ike version 1 2
  ipsec ike duration child-sa 1 27000
  ipsec ike duration ike-sa 1 28800
  ipsec ike group 1 modp1024
  ipsec ike keepalive log 1 off
  ipsec ike keepalive use 1 on rfc4306
  ipsec ike local address 1 192.168.10.250
  ipsec ike local name 1 YYY.YYY.YYY.YYY ipv4-addr
  ipsec ike nat-traversal 1 on
  ipsec ike message-id-control 1 on
  ipsec ike child-exchange type 1 2
  ipsec ike pre-shared-key 1 text *********
  ipsec ike remote address 1 XXX.XXX.XXX.XXX
  ipsec ike remote name 1 XXX.XXX.XXX.XXX ipv4-addr
  ipsec ike negotiation receive 1 off
 ip tunnel tcp mss limit auto
 tunnel enable 1
ip filter 1 pass * * * * *
